极端工况下的冷却利器——高速线材三通阀升级案例
完整工况还原
关键词组合：钢厂 + 高速线材 + 高温冷却 + 三通调节阀
本案例展示了钢厂高速线材冷却段的现场情况与阀门升级改造。
客户原系统的三通调节阀因高频切换、高温冲击及含固体颗粒的水介质导致频繁磨损和泄漏，影响生产稳定性和线材冷却精度。
我们应客户需求进行了阀门替换和优化。

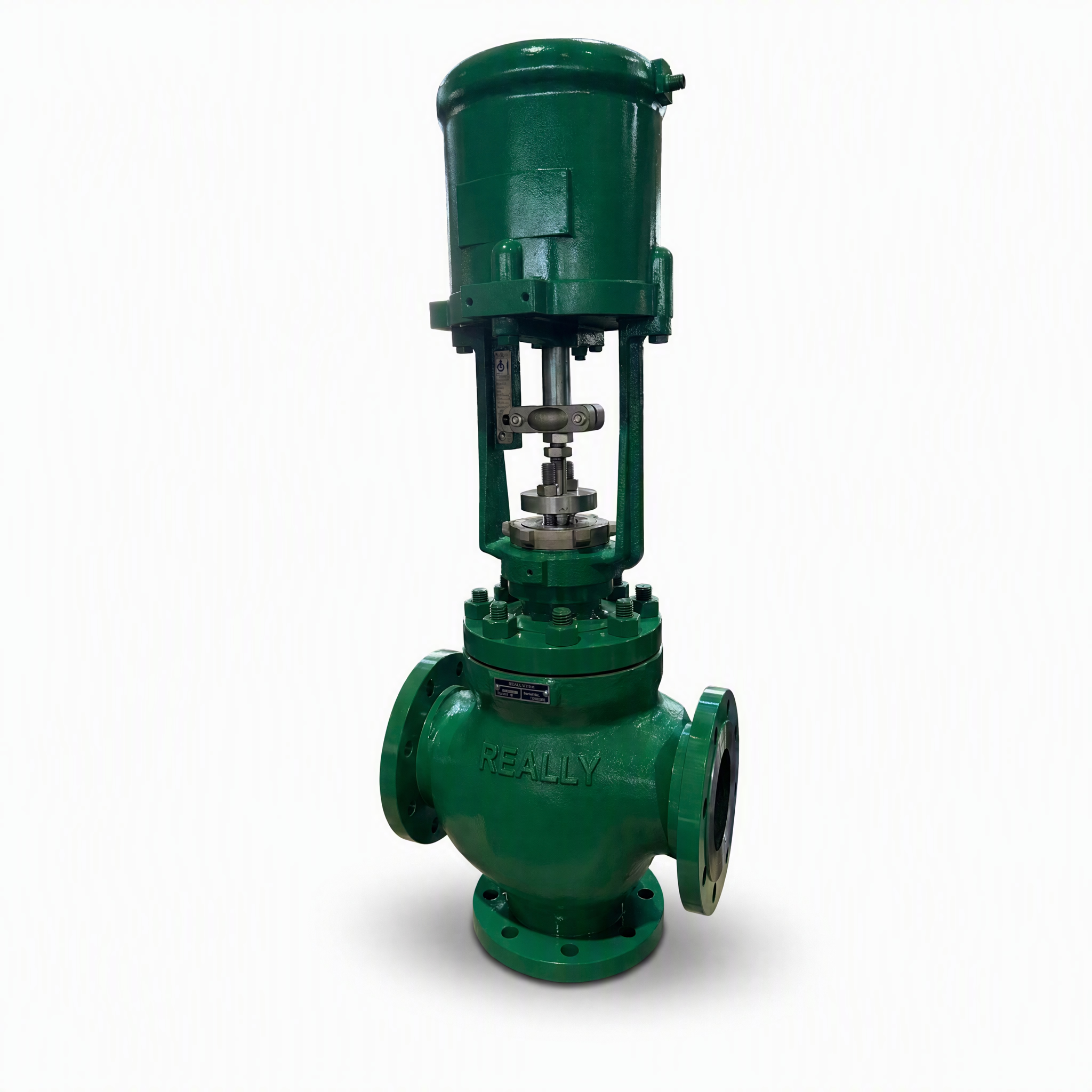

瑞莱尔 Y系列三通控制阀
场景还原：高速线材轧制冷却控制系统
高速线材生产线是钢厂最紧凑、节奏最快的工序之一。线材以 100–120 m/s 的速度从精轧机飞出，
必须在极短时间内完成精准冷却控制。
三通调节阀系统安装在精轧机出口到冷却段之间，主要功能：
控制冷却水流量分配 —— 根据线材规格、钢种及目标力学性能，实时调节进入冷却段的水量，
确保线材温度曲线精准稳定。

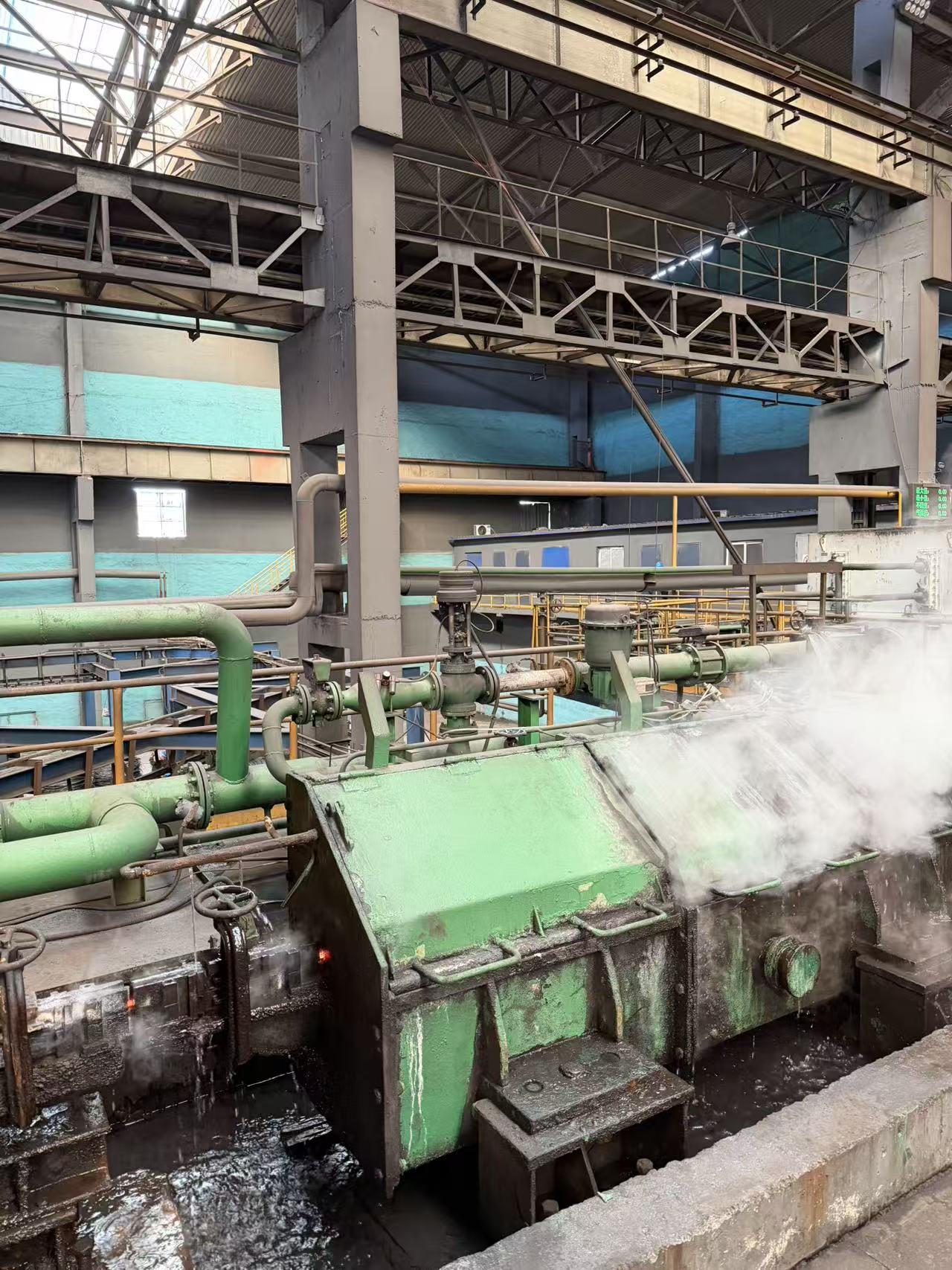

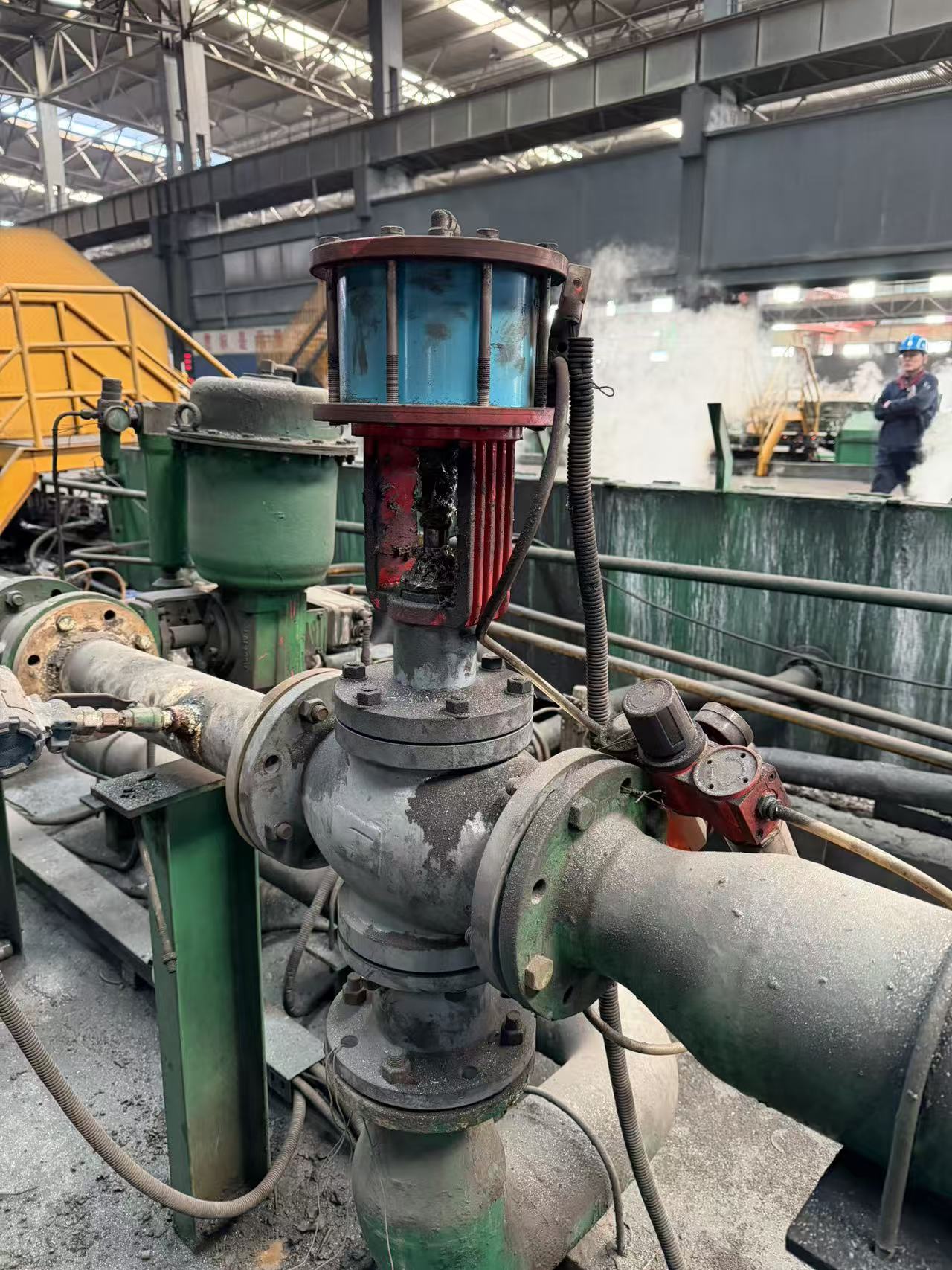

现场实景说明：图中展示了高速线材冷却段和原阀门现场，蒸汽弥漫明显，阀体及管网长期受水冲击与
氧化铁颗粒磨损。
三通阀在高线冷却中的发展背景
高速线材穿水冷却工艺的普及，催生了专用三通阀的技术迭代。上世纪60年代，随着无扭高速
线材轧机和散卷控冷工艺的商用，线材轧后需要在极短时间内实现“通水冷却/旁路回水”的快速切
换。早期通用三通阀因换向速度慢、不耐氧化铁皮冲刷、频繁启闭易内漏，难以匹配100m/s级的轧
制节奏。
针对这一痛点，行业逐步定型了专用的快速切换三通分流阀：采用平衡式硬质合金阀芯、定制
气动执行机构，将换向时间压缩至0.2秒以内，专门适配含杂质循环冷却水的高频冲刷工况。这类阀
门随成套高线设备在全球推广，尤其在国内80年代引进先进高线生产线后，成为穿水冷却系统的主
流配置。
随着国内冶金制造工艺成熟，具备同等性能的国产互换型号逐步普及，目前已广泛应用于新建
及改造项目，大幅降低了钢厂对进口备件的依赖。这类阀门之所以成为行业标配，本质是因为它解
决了控轧控冷中“毫秒级切换+抗颗粒磨损”的核心难题——既要快速通水细化金相组织，又要避
免频繁启停泵组和抑制水锤，是保障线材力学性能的关键执行元件。
为什么这个工况极端苛刻
|
工况特征 |
具体数值/描述 |
|
切换频率 |
随轧制节奏高频动作，每班切换次数极高 |
|
介质 |
高压工业冷却水，含氧化铁皮等固体颗粒 |
|
温度冲击 |
线材表面温度800-1000°C，冷却水骤然接触产生蒸汽冲击 |
|
压差 |
冷却水压力变化剧烈 |
|
停机代价 |
高速线材产线停机损失极大，阀门必须高度可靠 |
|
介质腐蚀 |
冷却水混入氧化铁皮，对阀座冲蚀严重 |
三通阀门的特点
高经济效益：阀芯采用平衡式设计，使整体结构紧凑、体积小。经过硬化处理的阀芯和阀座材料，
具备优异耐磨性和使用寿命。
阀芯稳定性强：坚固耐用的阀笼导向提供稳定支撑，有效降低振动和噪声，提高阀门运行平稳性。
应用灵活：提供多种尺寸、阀口直径及阀体阀内件材质选择，可满足不同工况的流量分配需求，
设计更加灵活。
卓越密封性能：可选环保填料系统，密封、导向和承载能力出色，确保有害物质排放控制在标准以下，
同时降低填料维护成本。
易于维护：阀笼导向结构设计便于拆卸和零部件检查，维护操作简单快捷。
瑞莱尔的价值：不止提供阀门，更提供可落地的解决方案
在本次高速线材冷却段三通阀替换项目中，瑞莱尔不仅交付了匹配严苛工况的产品，更以“现场工况
为中心”提供端到端的服务保障：
工况理解能力强：基于现场实景与管网参数，结合高频切换、压差波动、含颗粒冲蚀与热冲击等关键
因素，完成选型与配置优化，确保阀门“装上就能用、用得更久”。
专业的技术支持体系：从前期沟通、方案确认到安装调试与运行跟踪，我们提供全流程技术支持，帮助
客户快速完成替换并减少试错成本。
交付与响应更可靠：常用型号与关键备件具备稳定供应能力，出现紧急需求时可快速响应，降低产线
停机风险。
维保更省心：我们提供操作与维护建议、备件清单与后续巡检支持，帮助客户把阀门寿命最大化、
把维护成本最小化。
长期合作导向：瑞莱尔坚持以稳定性与可持续运行作为交付标准，持续为客户的安全生产、质量稳定与
降本增效提供支撑。
瑞莱尔相信：真正的阀门升级，不是简单替换，而是让系统运行更稳定、让生产更可控、让停机风险更可预防。
